Tesztelje az elektromos autó töltőállomás aljzatát a biztonság és a funkcionális tesztek érdekében, miközben egy elektromos jármű jelenlétét szimulálja

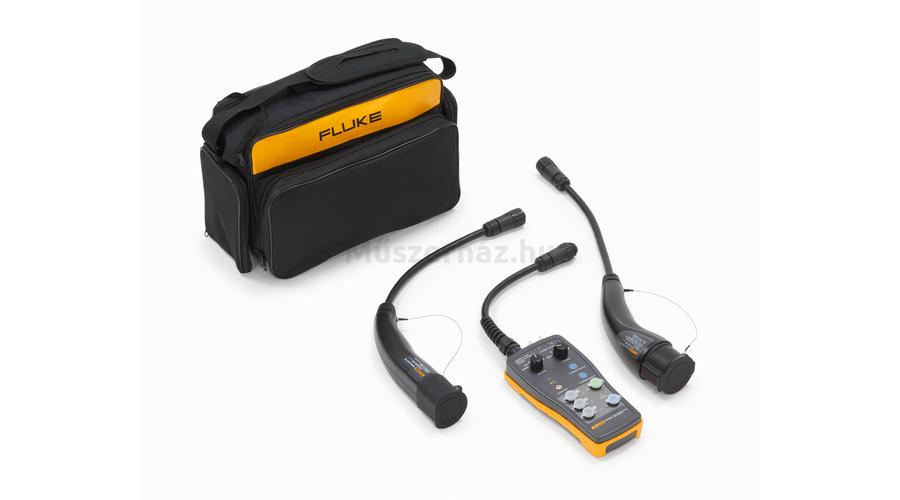

Az FEV300-as tesztadaptert a Mode 3 típusú töltőállomások működésének és biztonságának tesztelésére tervezték az AC töltéshez. Az Adapter Kit lehetővé teszi, hogy teszteket végezzen megfelelő vizsgálati eszközök, mint például egy telepítő tesztelő műszerrel (például a Fluke 1660-as sorozat) és / vagy oszcilloszkóppal (például Fluke 120B sorozatú ipari ScopeMeter kézi oszcilloszkópok). Az Adapter Kit segítségével a töltőállomások tesztelhetők az IEC / EN 61851-1 és IEC / HD 60364-7-722 szabványoknak megfelelően
Alkalmas jármű töltőállomásokhoz, melyek Mode 3 töltési módot használnak
EV-csatlakozók a Type 1 és Type 2 típushoz
PE (Pre Test) elővizsgálat: Ezzel a biztonsági funkcióval a PE vezetőjét a földelés ellen ható veszélyes feszültségek jelenléte miatt tesztelik
Megközelítési kísérleti (PP) állapot: „Kábelszimuláció”: A PP állapotban a forgó kapcsolóval az adapter szimulálható a töltőkábelek különböző áram terhelési képességei
Control Pilot (CP): „Jármű szimuláció”: CP teszt funkcióban különböző töltés állapotok szimulálhatók
Külön fázisjelzés három LED lámpával a könnyű feszültség ellenőrzéséhez
L1, L2, L3, N és PE mérőkapcsok csatlakoztassa a teszteszközt, mint egy érintésvédelmi műszert és végezzen biztonsági és funkcionális vizsgálatokat
A hálózati csatlakozóaljzat lehetőséget nyújt arra, hogy külső terhelést csatlakoztasson a műszerhez, azért hogy ellenőrizze az elektromos- és helyes működési módot
CP hiba „E” szimulációja
PE hiba szimulációja (földelési hiba)
A CP jel a kimeneten ellenőrzi az adapter (= szimulált elektromos jármű) és töltő állomás közötti kommunikációt. Ez mérhető akár Scopeméterrel is. A feszültségszint határozza meg a töltési módot és a PWM üzemi ciklus (Impulzusszélesség moduláció) jele határozza meg a töltőáramot
Fluke 1664FC műszerrel egyszerűen elvégezhet érintésvédelmi méréseket is:
- Földelési pont teszt
- Szigetelésvizsgálat
- Hurok és Vonali impedancia mérés - RCD leoldási tesztek
IP 54 értékelés - Por és fröccsenő víz elleni védettség
További részletes technikai adatok a mellékelt pdf fájlban!
